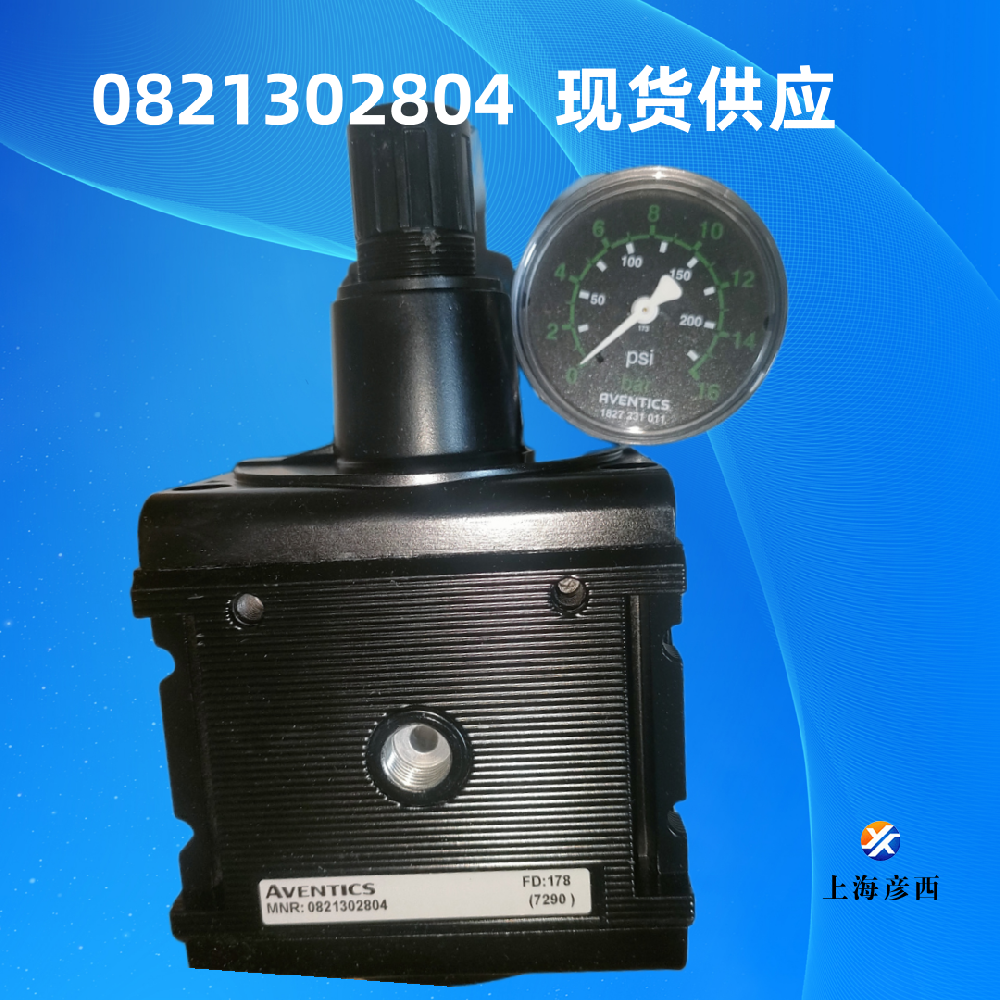

安沃驰0821302804气动调压阀带压力表

AVENTICS安沃驰 0821302804 NL6-RGS 气动调压阀（带压力表）——上海彦西现货正品供应

一、产品概述

0821302804 是艾默生（Emerson）旗下品牌 AVENTICS 安沃驰 NL6-RGS 系列的一款气动调压阀（压力调节阀） ，完整型号定义为 NL6-RGS-G100-GAU-MAN-100-SS。

该阀属于 NL 系列气源处理单元的核心组件，采用隔膜式调压结构，通过机械操作实现压缩空气压力的精确调节与稳定输出。作为标准型压力调节器，该阀自带压力表，具备带二次排气（泄压）功能，可有效保障下游气动设备的安全运行。

NL 系列气源处理单元是安沃驰面向全领域应用打造的压缩空气制备平台，可作为单个部件使用，也可灵活组合成完整的气源处理护单元，适配集中式或分散式压缩空气制备需求。该产品原产于德国。

二、型号解析

注：部分渠道将该阀的压缩空气连接描述为 G 3/4，但官方技术资料显示为 G 1。具体规格请以产品实物标签为准。

三、技术参数

四、结构特点

1. 隔膜式调压结构

该阀采用隔膜式（Diaphragm-type） 调压设计，通过隔膜感应下游压力变化并反馈至调节机构，实现输出压力的精确稳定控制。

2. 带二次排气（泄压）功能

调压阀具备带二次排气（with relieving air exhaust） 功能。当调节旋钮调低设定压力时，阀内机构会自动排放下游管路中的多余压力，避免下游压力无法下降。泄压动作约在超过设定压力 0.3 bar 时启动，当压力超过 3 bar 时则通过后部排气口排放。

3. 自带压力表

阀体标配压力表，可实时显示当前输出压力值，便于现场监测与调节。

4. 坚固的压铸铝壳体

阀体采用压铸铝材质，坚固耐用、散热性能优良，适用于工业现场的恶劣工况。

5. 模块化设计

NL6 系列采用模块化设计，可作为单个元件使用，也可通过连接附件与过滤器、油雾器等组合成完整的气源处理单元。

6. ATEX 防爆认证

该阀适用于 ATEX 防爆区域（Ex zones 1, 2, 21, 22），可在潜在爆炸性环境中安全使用。

7. 灵活的安装方向

安装位置任意，可根据现场空间灵活布置。如需改变供气方向（如从左侧供气改为右侧供气），只需将阀体绕垂直轴旋转 180° 安装即可。

8. 易于维护

NL 系列设计注重维护便捷性，采用错齿式结构，易于拆装和维护。

五、工作原理

0821302804 调压阀的工作原理基于力平衡反馈机制：

1. 压力设定：操作者旋转调节旋钮，通过机械传动机构压缩设定弹簧，设定目标压力值。

2. 压力反馈：下游输出压力通过反馈通道作用于隔膜下方，与设定弹簧力形成力平衡。

3. 自动调节：

• 当下游压力低于设定值时，弹簧力推动阀芯开启，增加供气流量，提升输出压力

• 当下游压力高于设定值时，隔膜推动阀芯关小，减少供气流量，并通过泄压口排放多余压力

4. 泄压功能：当设定压力下调时，阀内泄压机构自动开启，排放下游管路中的残余压力，实现输出压力的平稳下降。

5. 稳定输出：通过持续的力平衡反馈调节，维持输出压力在设定值附近的稳定范围内。

六、产品特点与优势

七、应用领域

0821302804 气动调压阀广泛应用于以下场景：

• 工业自动化产线：为各类气动设备提供稳定、精确的气源压力

• 机床设备：数控机床、加工中心的气动系统压力调节

• 包装机械：包装生产线气动执行器的压力控制

• 气源处理单元：作为 NL 系列气源处理单元的核心调压组件

• 食品与饮料行业：洁净环境下的气动压力控制

• 汽车制造：生产线气动夹具、工具的压力调节

• 轨道交通：列车气动系统的压力控制

• 船舶与海洋工程：甲板机械、舱室设备的气动控制

• 防爆区域：ATEX 认证使其适用于潜在爆炸性环境

八、安装与使用注意事项

1. 安装方式：该阀采用管式连接，压缩空气接口为 G 1 内螺纹。可作为单个元件安装，也可通过连接附件与 NL 系列其他模块组合使用。

2. 安装方向：安装位置任意。如需改变供气方向，可将阀体绕垂直轴旋转 180° 安装。

3. 气源要求：压缩空气颗粒大小建议不超过 5 μm（需预过滤）。压力露点必须至少低于环境和介质温度 15 °C，且不得超过 3 °C。

4. 工作压力：工作压力范围为 0.5 ～ 20 bar。压力调节范围为 0.5 ～ 10 bar。

5. 环境温度：工作环境温度应控制在 -10°C ～ 60°C 范围内。

6. 防爆区域使用：该阀适用于 ATEX 防爆区域（Ex zones 1, 2, 21, 22），可在潜在爆炸性环境中使用。

7. 压力表接口：阀体前部压力表接口为开启状态，后部接口用堵头封闭。如客户需要，可另行订购堵头封闭前部接口。

8. 安装附件：如需壁挂安装，可选用安装支架（配件号 1821336017）；如需模块化组合安装，可选用块状安装套件（配件号 1827009593）。

9. 维护保养：定期检查调压动作是否灵活，密封件有无磨损，压力表显示是否准确。
