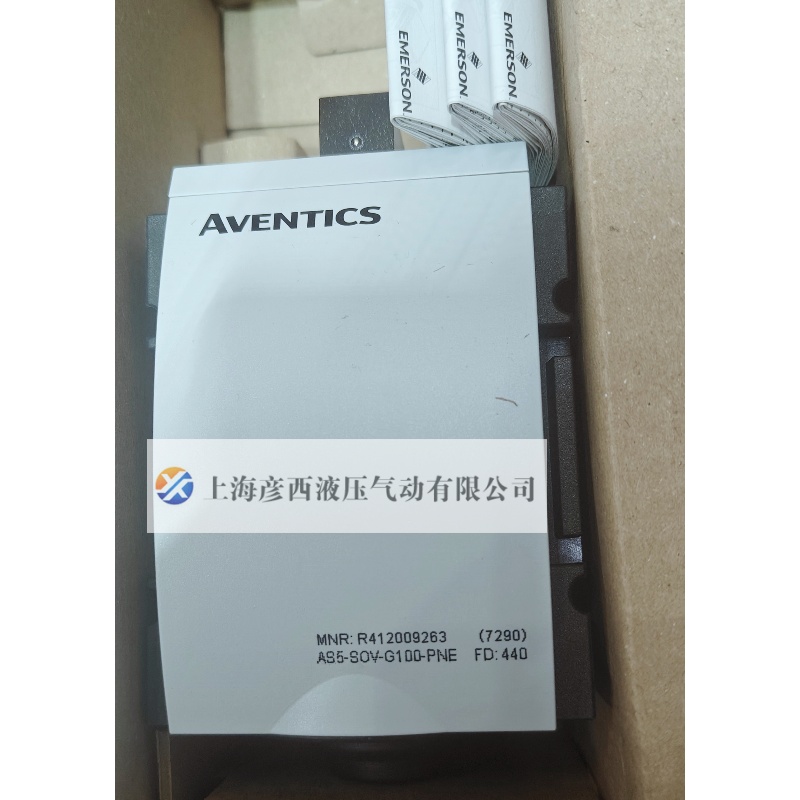

AVENTICS R412009263

上海彦西现货供应R412009263安沃驰AVENTICS

AS5-SOV-G100-PNE 气动操作二位三通换向阀

一、产品概述

R412009263 是艾默生（Emerson）旗下品牌 AVENTICS 安沃驰 AS5-SOV 系列的一款气动操作二位三通换向阀（截止阀） ，完整型号定义为 AS5-SOV-G100-PNE。

该阀属于 AS 系列气源处理单元的核心组件，采用气动先导方式进行远程操作，主要用于气动系统中压缩空气的开启、切断与方向切换。AS5 系列是安沃驰一款通用的模块化多功能气源处理单元，提供紧凑尺寸、高效、轻盈、使用简便的特点，通过简化装配和维护工作，确保了可靠性、安全性和高效性。该产品原产于德国（DE） 。

二、型号解析

三、技术参数

四、结构特点

1. 提动阀（Poppet Valve）结构

该阀采用提动阀结构设计，具有密封性好、响应迅速、使用寿命长的特点。

2. 气动先导操作

通过气动先导信号实现远程操作，无需电气连接，适用于存在潜在爆炸风险（ATEX 防爆区域） 或不便布线的场合。

3. 软密封技术

采用软密封（Soft sealing） 原理，确保阀门在关闭状态下的优良气密性。

4. 模块化设计

AS5 系列采用模块化设计，可作为单个元件使用，也可通过连接附件组合成多功能气源处理单元，灵活适配不同系统需求。

5. ATEX 防爆认证

该阀适用于 ATEX 防爆区域，可在潜在爆炸性环境中安全运行。

6. 紧凑轻量设计

阀体采用聚酰胺材质，重量仅 0.971 kg，外形尺寸紧凑（103 × 85 × 144 mm），有效节省安装空间。

7. 超大额定流量

额定流量高达 12500 L/min，满足大流量气动系统的需求。

五、工作原理

R412009263 的工作原理基于气动先导信号控制：

1. 初始状态：阀芯在弹簧力作用下处于一个稳定位置（常闭或常开，取决于具体配置）。

2. 气动先导信号：当先导口接收到气动控制信号（压缩空气）时，先导压力推动阀芯移动。

3. 气路切换：阀芯位置的改变使得压缩空气的流通路径发生切换——进气口（P）与出气口（A）的通断状态改变，同时排气口（R）相应切换。

4. 信号撤销：当先导气动信号撤销后，阀芯在弹簧力作用下回到初始位置，气路恢复原始状态。

六、产品特点与优势

七、应用领域

R412009263 气动操作换向阀广泛应用于以下场景：

• 气源处理单元：作为 AS 系列气源处理单元的供气总开关与方向切换

• 工业自动化产线：气动回路的方向控制与远程切断

• 防爆区域：ATEX 认证使其适用于存在潜在爆炸性气体的环境（如化工、喷涂、油气等领域）

• 包装机械：气动执行器的远程方向控制

• 机床与夹具系统：气动夹具的远程供气切换

• 食品与饮料行业：洁净环境下的气动方向控制

• 汽车制造：生产线气动设备的远程控制

• 轨道交通：气动系统的辅助控制与供气切断

• 船舶与海洋工程：甲板机械气动控制

八、安装与使用注意事项

1. 安装方式：该阀采用管式连接，压缩空气接口为 G 1 内螺纹。可作为单个元件安装，也可通过连接附件与 AS 系列其他模块组合使用。

2. 气源要求：压缩空气颗粒大小不超过 5 μm。压力露点必须至少低于环境和介质温度 15 °C，且不得超过 3 °C。

3. 工作压力：工作压力范围为 0 ～ 16 bar。

4. 环境温度：工作环境温度应控制在 -10°C ～ 50°C 范围内。

5. 先导信号：需提供稳定可靠的气动先导信号，确保阀门正常切换。

6. 防爆区域使用：该阀适用于 ATEX 防爆区域，可在潜在爆炸性环境中使用。

7. 维护保养：定期检查气动先导信号是否正常，密封件有无磨损，阀芯有无卡滞现象。

九、上海彦西——专业气动液压元件供应商

上海彦西（彦茂液压设备（上海）有限公司）是一家专业从事液压气动设备及配件销售的企业。公司代理销售 AVENTICS 安沃驰、博世力士乐（Bosch Rexroth）、美国派克（PARKER）、日本油研（YUKEN）等国际知名品牌产品。

作为 AVENTICS 安沃驰产品的专业供应渠道，上海彦西可提供 R412009263 AS5-SOV-G100-PNE 气动操作二位三通换向阀 的选型咨询与采购服务。公司拥有专业的技术团队，可为客户提供产品选型、技术咨询及售后服务支持。
